Szczegóły Produktu:
|
| Max. Maks. torque moment obrotowy: | 110 kN.m | Max. Maks. drilling diameter średnica wiercenia: | 1200mm |
|---|---|---|---|
| Max. Maks. drilling depth głębokość wiercenia: | 20m | Max. Maks. cylinder thrust ciąg cylindra: | 76kN |
| Max. Maks. cylinder trip podróż butli: | 1100 mm | Siła uciągu wciągarki głównej: | 65 kN |
| Prędkość wyciągarki głównej: | 48m/min | Nachylenie masztu (boczne): | ±6° |
| Nachylenie masztu (do przodu): | 3-90 | Prędkość robocza: | 7-30 obr./min |
| Min. Min. radius of gyration promień bezwładności: | 2750mm | Max. Maks. pilot pressure ciśnienie pilota: | 34,5 MPa |
| Wysokość robocza: | 10740mm | Szerokość robocza: | 2600mm |
| Wysokość transportowa: | 3040mm | Szerokość transportowa: | 2600mm |
| Długość transportowa: | 12500mm | Waga transportowa: | 28 ton |
| Podkreślić: | hydrauliczna palownica rotacyjna,palownica rotacyjna 20m,palownica rotacyjna 30 obr./min |
||

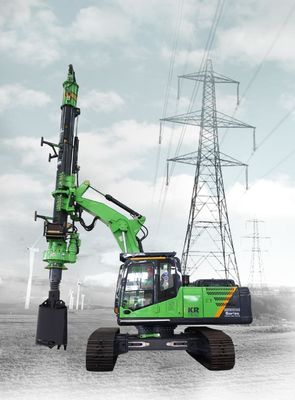

Opis produktów
1. Głowica z podwójnym napędem, maksymalny wyjściowy moment obrotowy: 100KN.M
2. Obudowa rozszerzeń (podwójna szerokość).Szerokość robocza to 3600mm, a szerokość transportowa to 2600mm.Sprzęt charakteryzuje się dobrą przejezdnością i dużą stabilnością konstrukcji.
3. Maksymalna głębokość wiercenia to 16m.Może realizować konstrukcję o dużej średnicy wiercenia za pomocą różnych narzędzi wiertniczych i metod budowlanych;
4. Wysoka przyczepność do chodzenia.Cała maszyna jest elastyczna, może spełniać wymóg rampy 20 ° do normalnej jazdy;
5. Solidne podwozie z nisko położonym środkiem ciężkości i łatwe do przemieszczania na krótkich dystansach.
Specyfikacja techniczna
| Specyfikacja techniczna | Jednostka | |
| Maksymalny moment obrotowy | kN.m | 110 |
| Maks.średnica | mm | 1200 |
| Maks.głębokość wiercenia | m | 20 |
| Prędkość obrotowa | obr/min | 7-30 |
| Maks.presja tłumu | kN | 76 |
| Maks.tłum przyciąga | kN | 90 |
| Uciąg liny głównej wciągarki | kN | 65 |
| Prędkość liny głównej wciągarki | m/min | 48 |
| Ciągnięcie liny pomocniczej wciągarki | kN | 20 |
| Prędkość linii wyciągarki pomocniczej | m/min | 38 |
| Skok (system tłumu) | mm | 1100 |
| Nachylenie masztu (boczne) | ° | ±6 |
| Nachylenie masztu(Naprzód) | ° | 3 |
| Nachylenie masztu (do tyłu) | ° | 90 |
| Maks.ciśnienie operacyjne | mpa | 34,3 |
| Ciśnienie pilota | mpa | 3,9 |
| Szybkość podróży | km/h | 5,6 |
| Siła trakcyjna | kN | 220 |
| Wysokość robocza | mm | 10740 |
| Szerokość robocza | mm | 2600 |
| Wysokość transportowa | mm | 3040 |
| Szerokość transportowa | mm | 2600 |
| Długość transportowa | mm | 12500 |
| Waga całkowita | T | 28 |
| Wydajność silnika | ||
| Model silnika | CumminsQSB7 | |
| Numer cylindra*Średnica cylindra*Skok | mm | 6×107×124 |
| Przemieszczenie | L | 6,7 |
| Moc znamionowa | kw/rpm | 124/2050 |
| Maks.Moment obrotowy | Nm/obr/min | 658/1500 |
| Norma emisji | U．S．EPA | Poziom 3 |
| Bar Kelly | Tarcie Kelly Bar | Blokujący pasek kelly |
| Na zewnątrz (mm) | Φ325 | |
| Sekcja*każda długość (m) | 4×5,5 | |
| Maksymalna głębokość (m) | 20 | |
Szczegóły Produktu

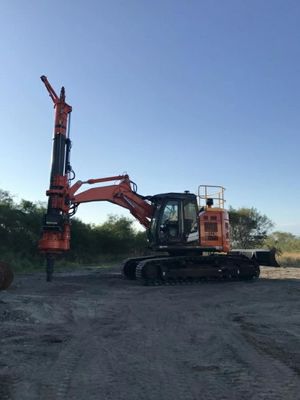

Zdjęcia z budowy
Wprowadzenie produktów
Maszyny TYSIM skupiają się na badaniach, rozwoju i produkcji tego rodzaju maszyn do obróbki pali, jest to wyjątkowa firma, która koncentruje się na opracowywaniu małych i średnich obrotowych wiertnic do zastosowań cywilnych, obecnie uzyskała ponad 40 patentów na pal pracujące maszyny do maszyn. Oryginalny łamacz pali KP (zwany także maszyną do łamania pali) firmy w Chinach, realizuje wydajne cięcie stosów na dużą skalę, zmienia historię, że dziedzina cięcia stosów w głębi lądu polega na pracownikach i bez profesjonalnego sprzętu. Ta produkcja uzyskała 11 podstawowych patentów, w tym 1 patent na wynalazek, zostały one wyeksportowane do Ameryki, Brazylii, Australii, Wietnamu, Indonezji i wielu innych krajów.
Mała i średnia wiertnica obrotowa o rozmiarze KR w wielu dziedzinach metra, wiaduktu, domów zdobywa pochwałę wszystkich klientów za wynik budowy, będzie to tani i wysokowydajny sprzęt do obróbki pali w polu operacyjnym nowego naszego kraju budownictwo urbanizacyjne.Mając na celu „być niezawodnym, sprawnie pracującym stosem, wytwarzać wiodące w branży wybitne produkcje”, stale rekrutujemy doskonałe talenty, tworzymy taras przyczynowy dla sytuacji, w której wszyscy wygrywają między sztabami a firmą. Trzymamy się podstawowej koncepcji „koncentracja, kreatywność, wartość” skoncentruj się na badaniach i rozwoju w podstawowej dziedzinie budowy stosu, polegaj na stylu pracy „zwracaj uwagę na szczegóły, stale się poprawiaj, przeciw opieszałościom, kończ codzienne obowiązki” dokładaj wszelkich starań, aby zrealizować wizję „stania się rozrusznikiem małe i średnie maszyny do obróbki pali”.
Dostosowana wiertnica KR50 do projektu wzmocnienia nasypu
Ponieważ rzeka jest stosunkowo ruchliwa, budowa powinna zapewnić normalną żeglugę innym jednostkom.
Warstwa konstrukcyjna :
Muł, glina, silna wietrzejąca skała
Głębokość wiercenia:11m,
Średnica wiercenia:600mm,
30 minut na jedną dziurę.
